Kích Thước Gạch Chịu Lửa – Phân Loại, Tiêu Chuẩn và Tối Ưu Ứng Dụng Thực Tế

Trong thiết kế và xây dựng các công trình chịu nhiệt cao như lò nung, lò hơi, hay buồng đốt công nghiệp, việc xác định kích thước gạch chịu lửa phù hợp là yếu tố quyết định hiệu suất và tuổi thọ hệ thống. Đây không chỉ là một khía cạnh kỹ thuật mà còn là một vấn đề kinh tế chiến lược, ảnh hưởng trực tiếp đến chi phí vận hành và bảo trì dài hạn.

Vật liệu chịu lửa Bảo Sơn

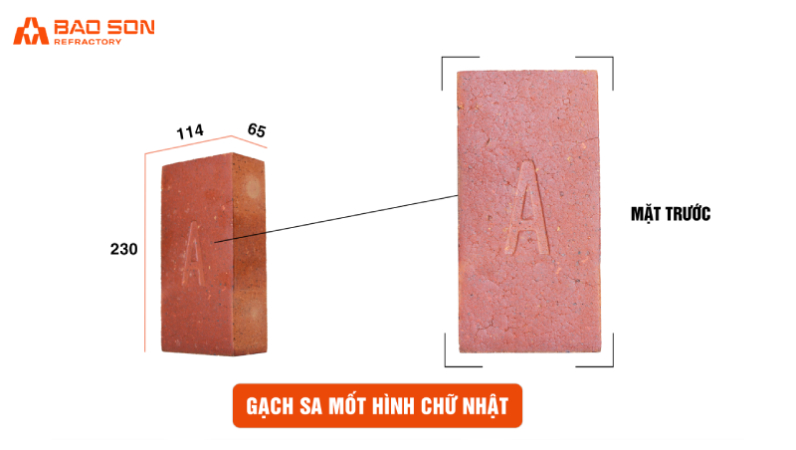

Kích thước gạch chịu lửa Samot hình chữ nhật

Tầm Quan Trọng Của Việc Chọn Đúng Kích Thước Gạch Chịu Lửa Khi Thi Công

Kích thước gạch chịu lửa tác động trực tiếp đến ba yếu tố cốt lõi: khả năng chịu lực, khả năng chịu nhiệt và tính liên kết của lớp gạch. Ở nhiệt độ cao, vật liệu chịu giãn nở không đồng đều, tạo ra ứng suất nội tại. Nếu kích thước gạch không tương thích với thiết kế công trình, các ứng suất này sẽ phân bổ không đều, dẫn đến rạn nứt, bong tróc và hư hỏng sớm vật liệu.

Kích Thước Gạch Chịu Lửa Phổ Biến Hiện Nay

Theo tiêu chuẩn TCVNASTM, kích thước gạch chịu lửa thông dụng nhất là 230 x 114 x 65 mm. Đây là quy cách cơ bản được ứng dụng rộng rãi trong nhiều công trình công nghiệp. Tuy nhiên, để đáp ứng nhu cầu đa dạng, nhiều quy cách khác đã được phát triển.

Đối với các kết cấu cong như vòm lò, thường sử dụng gạch cong, gạch vát hoặc gạch hình thang với các góc độ khác nhau. Những loại gạch này được thiết kế chuyên biệt để tạo ra độ cong chính xác theo bán kính thiết kế, đảm bảo tính ổn định cấu trúc tổng thể. Cần nhấn mạnh rằng không có giải pháp “một kích thước phù hợp cho tất cả” trong lĩnh vực vật liệu chịu lửa. Mỗi công trình có đặc thù riêng về nhiệt độ làm việc, áp suất, môi trường hóa học và chu kỳ nhiệt. Bảng dưới đây thể hiện một số kích thước gạch chịu lửa phổ biến theo tiêu chuẩn và ứng dụng:

Loại gạchKích thước (mm)Ứng dụng phổ biến
Gạch tiêu chuẩn230 x 114 x 65Lò nung, lò hơi
Gạch vuông230 x 230 x 65Vùng chịu mài mòn cao
Gạch dài300 x 114 x 65Vách ngăn, tường lò
Gạch cong 1230 x 114 x 65/55Vòm lò, cấu trúc cong
Gạch cong 2230 x 114 x 75/55Vòm lò bán kính nhỏ
Gạch đặc biệtTheo yêu cầuKhu vực có đặc thù kỹ thuật

Tỷ Trọng và Cấu Trúc Của Vật Liệu

Kích thước gạch chịu lửa có mối liên hệ mật thiết với tỷ trọng và cấu trúc vi mô của vật liệu. Với mật độ dao động từ 1.3 đến 1.5 g/cm³, gạch chịu lửa thương mại được thiết kế để cân bằng giữa độ bền cơ học và khả năng cách nhiệt.

Cấu trúc vi mô của gạch chịu lửa thường bao gồm hệ thống lỗ rỗng phân bố đều trong khối vật liệu. Các lỗ rỗng này đóng vai trò quan trọng trong việc giảm truyền nhiệt và tăng khả năng chịu sốc nhiệt. Tuy nhiên, tỷ lệ lỗ rỗng cũng tác động trực tiếp đến độ bền cơ học của gạch.

Đối với gạch có kích thước lớn (trên 300mm theo một chiều), cần đặc biệt chú ý đến tỷ trọng và độ đồng nhất của vật liệu. Gạch kích thước lớn có nguy cơ cao hơn về hiện tượng nứt vỡ do sốc nhiệt, đặc biệt khi nhiệt độ biến đổi đột ngột.

So Sánh Kích Thước Gạch Cao Nhôm và Gạch Samot

Gạch cao nhômgạch samot là hai dòng sản phẩm phổ biến trong lĩnh vực vật liệu chịu lửa, với sự khác biệt đáng kể về kích thước tiêu chuẩn và phạm vi ứng dụng.

Bảng so sánh chi tiết kích thước giữa hai loại gạch:

Thông sốGạch cao nhômGạch samot
Kích thước cơ bản230 x 114 x 65 mm230 x 114 x 65 mm
Dung sai kích thước±1.0 mm±1.5 mm
Độ cong vênh tối đa0.5%1.0%
Khả năng chịu nhiệtLên đến 1800°CLên đến 1400°C
Cường độ nén lạnh>60 MPa>40 MPa

Sự khác biệt về kích thước này không chỉ là vấn đề hình học, mà còn liên quan đến hiệu suất nhiệt và tuổi thọ của công trình. Gạch cao nhôm với kích thước dày hơn thường được sử dụng ở các vùng chịu nhiệt cao nhất của lò, trong khi gạch samot với kích thước đa dạng hơn thường được ứng dụng ở các vùng chuyển tiếp hoặc có hình dạng phức tạp.

Gạch Định Hình và Vật Liệu Không Định Hình – Ảnh Hưởng Gì Đến Kích Thước

Trong lĩnh vực vật liệu chịu lửa, việc phân loại thành gạch định hình và vật liệu không định hình có ý nghĩa quan trọng đối với quá trình thiết kế và thi công công trình.

Gạch định hình được sản xuất theo khuôn với kích thước chuẩn xác, thường có dung sai không quá ±1.5mm. Ưu điểm của loại gạch này là tính đồng nhất cao, dễ dàng tính toán số lượng cần thiết cho công trình và tạo ra các mối nối đều đặn, chắc chắn. Tuy nhiên, đối với các kết cấu đặc biệt, việc sử dụng gạch định hình có thể yêu cầu cắt gọt tại công trường, gây lãng phí vật liệu và tăng chi phí nhân công.

Vật liệu không định hình, thường ở dạng vữa, bê tông hoặc khối đúc tại chỗ, không bị giới hạn về kích thước. Vật liệu này có thể được đổ hoặc phun trực tiếp vào khuôn hoặc bề mặt cần bảo vệ, sau đó đóng rắn tại chỗ. Phương pháp này đặc biệt phù hợp với các kết cấu có hình dạng phức tạp, không đều hoặc các vị trí khó tiếp cận bằng gạch định hình.

Việc lựa chọn giữa gạch định hình và vật liệu không định hình phụ thuộc vào nhiều yếu tố:

  • Hình dạng công trình: Kết cấu đơn giản, đều đặn thường phù hợp với gạch định hình; kết cấu phức tạp, nhiều góc cạnh phù hợp với vật liệu không định hình.
  • Nhiệt độ làm việc: Ở nhiệt độ cực cao (>1600°C), gạch định hình thường cho hiệu quả cao hơn do có cấu trúc đồng nhất và độ bền nhiệt.
  • Thời gian thi công: Vật liệu không định hình thường cho phép thi công nhanh hơn, nhưng đòi hỏi thời gian bảo dưỡng (thường từ 24-72 giờ) trước khi đưa vào sử dụng.
  • Chi phí: Gạch định hình thường có chi phí vật liệu cao hơn nhưng chi phí nhân công thấp hơn; ngược lại với vật liệu không định hình.

Trong thực tế, nhiều công trình hiện đại sử dụng kết hợp cả hai loại vật liệu để tối ưu hiệu quả và chi phí. Ví dụ, phần khung chính của lò có thể sử dụng gạch định hình với kích thước chuẩn, trong khi các góc, mép và khu vực chuyển tiếp sử dụng vật liệu không định hình để đảm bảo tính liền mạch và khả năng chống rò rỉ nhiệt.

Lưu Ý Khi Lựa Chọn Kích Thước Gạch Chịu Lửa Phù Hợp Cho Công Trình

Việc lựa chọn kích thước gạch chịu lửa phù hợp là một quyết định kỹ thuật quan trọng, liên quan đến nhiều yếu tố như kinh tế, thi công và bảo trì. Dưới đây là các yếu tố cần cân nhắc:

Cấu Trúc Lò (Tròn/Vuông)

  • Đối với lò tròn, việc sử dụng gạch có kích thước nhỏ hơn sẽ tạo ra đường cong mượt mà hơn, giảm thiểu khe hở giữa các viên gạch. Nguyên tắc cơ bản là: bán kính cong càng nhỏ, kích thước gạch càng nên nhỏ để đảm bảo độ khít của các mối nối.
  • Với lò vuông hoặc hình chữ nhật, gạch kích thước lớn hơn có thể được sử dụng để giảm số lượng mối nối, từ đó giảm nguy cơ rò rỉ nhiệt và xâm thực hóa chất. Tuy nhiên, cần lưu ý rằng gạch kích thước lớn thường có khả năng chịu sốc nhiệt thấp hơn do gradient nhiệt độ lớn hơn trong khối vật liệu.

Yêu Cầu Chịu Nhiệt

Nhiệt độ làm việc và tần suất thay đổi nhiệt độ là yếu tố quyết định kích thước gạch phù hợp. Đối với các lò có nhiệt độ làm việc cao (>1500°C) và thường xuyên khởi động/dừng, nên sử dụng gạch có kích thước nhỏ hơn để giảm ứng suất nhiệt trong mỗi viên gạch. Ngược lại, với các lò làm việc ở nhiệt độ trung bình và ổn định trong thời gian dài, gạch kích thước lớn hơn có thể là lựa chọn kinh tế hơn do giảm chi phí nhân công lắp đặt và số lượng mối nối.

Chi Phí Nhân Công và Thi Công

Gạch kích thước lớn giúp giảm thời gian thi công do số lượng viên gạch cần lắp đặt ít hơn. Tuy nhiên, chúng thường nặng hơn và khó thao tác, đòi hỏi thiết bị nâng chuyên dụng hoặc nhiều nhân công hơn. Gạch kích thước nhỏ dễ thao tác hơn, phù hợp với các vị trí khó tiếp cận hoặc yêu cầu độ chính xác cao, nhưng lại tăng thời gian thi công và số lượng mối nối cần xử lý.

Một yếu tố quan trọng khác cần xem xét là độ co giãn nhiệt của vật liệu. Khi nhiệt độ tăng, gạch chịu lửa sẽ giãn nở với hệ số phụ thuộc vào thành phần hóa học của gạch. Việc thiết kế các khe co giãn phù hợp giữa các viên gạch là cần thiết để tránh hiện tượng nén ép và biến dạng khi nhiệt độ tăng cao.

Bảng dưới đây tóm tắt các khuyến nghị về kích thước gạch phù hợp cho các loại công trình khác nhau:

Loại công trìnhNhiệt độ làm việcKích thước gạch khuyến nghị
Lò nung gốm sứ1200-1300°C230 x 114 x 65 mm (tiêu chuẩn)
Lò nung xi măng1400-1500°C250 x 124 x 75 mm (dày)
Lò luyện thép1600-1700°C230 x 114 x 75 mm (cao nhôm)
Vòm lòTùy ứng dụngGạch cong theo bán kính thiết kế
Ống khói, kênh dẫn800-1200°C230 x 114 x 65 mm hoặc gạch đặc biệt

Bảo Sơn Cung Cấp Gạch Chịu Lửa Đúng Kích Thước Tiêu Chuẩn và Tùy Chỉnh

Bảo Sơn đã phát triển hệ thống sản xuất linh hoạt với nhiều loại khuôn gạch tiêu chuẩn sẵn có, đáp ứng đa dạng nhu cầu của khách hàng trong nhiều ngành công nghiệp.

Dây chuyền sản xuất hiện đại với công nghệ tiên tiến tạo nên những sản phẩm có kích thước và chất lượng đồng đều của từng viên gạch. Điều này đặc biệt quan trọng đối với các công trình yêu cầu độ chính xác cao như lò quay trong ngành xi măng hoặc lò nung trong ngành gốm sứ cao cấp.

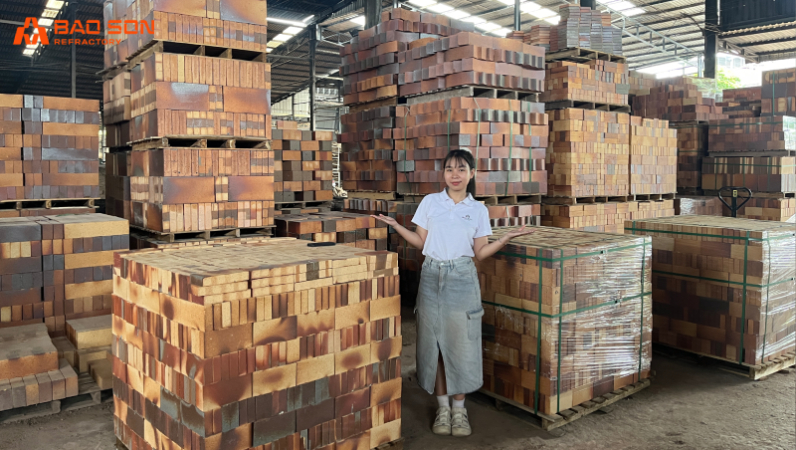

Lô hàng gạch samot đủ kích thước tại kho Bảo Sơn
Lô hàng gạch samot đủ kích thước tại kho Bảo Sơn

Ngoài các kích thước tiêu chuẩn, Bảo Sơn còn nhận sản xuất gạch theo bản vẽ kỹ thuật riêng của khách hàng. Quy trình này bao gồm:

  • Phân tích bản vẽ và yêu cầu kỹ thuật.
  • Thiết kế và chế tạo khuôn đặc biệt.
  • Sản xuất mẫu và kiểm tra chất lượng.
  • Sản xuất hàng loạt sau khi mẫu được phê duyệt.

Việc lựa chọn kích thước gạch chịu lửa phù hợp đóng vai trò quan trọng trong thành công của mỗi dự án xây dựng công trình chịu nhiệt. Kích thước gạch không chỉ ảnh hưởng đến hiệu suất nhiệt và tuổi thọ công trình mà còn tác động trực tiếp đến chi phí thi công và bảo trì dài hạn. Với sự phát triển liên tục của công nghệ vật liệu, các sản phẩm gạch chịu lửa ngày càng đa dạng về kích thước và tính năng, đáp ứng tốt hơn các yêu cầu đặc thù của từng ngành công nghiệp. Việc cập nhật kiến thức và tham khảo ý kiến chuyên gia sẽ hỗ trợ các doanh nghiệp đưa ra quyết định đúng đắn, tối ưu hóa hiệu quả đầu tư cho hệ thống lò công nghiệp. Để nhận tư vấn chuyên sâu về lựa chọn kích thước gạch chịu lửa và các giải pháp vật liệu chịu nhiệt, Quý Khách hàng vui lòng liên hệ Bảo Sơn để được đội ngủ chuyên môn tư vấn và giải đáp thắc mắc
