Khám Phá Quy Trình Sản Xuất Gạch Chịu Lửa Cao Nhôm Đạt Tiêu Chuẩn Kỹ Thuật

Gạch chịu lửa cao nhôm là vật liệu chuyên dụng có hàm lượng Al₂O₃ trên 45%, nổi bật với khả năng chịu nhiệt lên đến 1600°C và độ bền cơ lý vượt trội. Nhờ đặc tính chống xâm thực hóa học, dẫn nhiệt thấp, khả năng chống sốc nhiệt tốt và cường độ nén cao ở nhiệt độ lớn, loại gạch này được ứng dụng rộng rãi trong các ngành luyện kim, sản xuất xi măng, gốm sứ và hóa chất. Quy trình sản xuất gạch chịu lửa cao nhôm đòi hỏi sự kiểm soát nghiêm ngặt từ khâu lựa chọn nguyên liệu đến các thông số kỹ thuật trong quá trình gia công nhằm đảm bảo chất lượng và hiệu suất sử dụng trong môi trường nhiệt độ cao khắc nghiệt. Để hiểu rõ hơn về từng bước trong quy trình sản xuất, mời bạn theo dõi bài viết dưới đây.

Nguyên Liệu Đầu Vào Trong Sản Xuất Gạch Chịu Nhiệt

Vật liệu đầu vào làm gạch chịu nhiệt phải đáp ứng các yêu cầu khắt khe về độ tinh khiết và tính ổn định hóa học. Các nguyên liệu chính bao gồm:

• Cao lanh nung (Chamotte): Cao lanh sau khi nung ở nhiệt độ 1200-1400°C tạo thành chamotte – nguyên liệu cơ bản trong sản xuất gạch chịu lửa. Chamotte có hàm lượng Al₂O₃ dao động từ 30-45%, đã trải qua biến đổi cấu trúc tinh thể, giúp ổn định kích thước khi sử dụng ở nhiệt độ cao.
• Corundum nhân tạo: Corundum (α-Al₂O₃) với hàm lượng nhôm oxit lên đến 99% được sản xuất bằng phương pháp fuse điện từ bauxite tinh chế. Đây là thành phần giúp nâng cao đáng kể khả năng chịu nhiệt của gạch, đồng thời cải thiện độ bền cơ học và khả năng chống ăn mòn.
• Bauxite calcin: Bauxite sau khi nung calcin ở nhiệt độ cao sẽ loại bỏ nước liên kết và tạo thành nguyên liệu có hàm lượng Al₂O₃ từ 60-85%. Đây là nguồn cung cấp nhôm oxit quan trọng cho gạch cao nhôm.

Các thành phần kết dính và phụ gia cũng đóng vai trò thiết yếu:

• Chất kết dính chịu nhiệt: Đất sét chịu lửa (đóng vai trò liên kết các hạt nguyên liệu), phụ gia vô cơ (silica sol, phosphate, sodium silicate).
• Chất kết dính hữu cơ tạm thời: Giúp tăng độ dẻo trong quá trình tạo hình, sau đó bị đốt cháy hoàn toàn trong quá trình nung.

Phân loại hạt nguyên liệu

• Hạt thô (1-3mm): Chiếm 30-40%, tạo khung chịu lực cho viên gạch.
• Hạt trung (0.1-1mm): Chiếm 20-30%, lấp đầy khoảng trống giữa các hạt thô.
• Hạt mịn (<0.1mm): Chiếm 30-40%, tạo liên kết và độ đặc cho sản phẩm.

Tỷ lệ phối trộn này ảnh hưởng trực tiếp đến mật độ, độ xốp và cường độ cơ học của gạch sau khi nung. Công thức phối liệu là bí quyết công nghệ riêng của mỗi nhà sản xuất, được nghiên cứu và tối ưu hóa theo từng ứng dụng cụ thể.

Quy Trình Sản Xuất Gạch Chịu Lửa – Các Bước Tiêu Chuẩn Công Nghiệp

Quy trình sản xuất gạch chịu nhiệt bao gồm các công đoạn được kiểm soát nghiêm ngặt, đảm bảo chất lượng đồng đều giữa các lô sản phẩm.

Bước 1: Nghiền và Phối Liệu

Nguyên liệu thô được nghiền bằng máy nghiền bi hoặc máy nghiền búa đến kích thước hạt yêu cầu. Quá trình nghiền có thể diễn ra trong môi trường khô hoặc ướt tùy thuộc vào công nghệ sản xuất. Sau khi nghiền, nguyên liệu được sàng phân loại theo kích thước.

Công đoạn phối liệu đòi hỏi độ chính xác cao, sử dụng hệ thống cân định lượng tự động để đảm bảo tỷ lệ các thành phần ổn định. Các thông số quan trọng cần kiểm soát chặt chẽ bao gồm:

• Tỷ lệ các nguyên liệu theo công thức đã xác định.
• Phân bố kích thước hạt.
• Độ ẩm của hỗn hợp (thường là 6-8% với phương pháp ép bán khô).

Bước 2: Trộn Ẩm Hoặc Ép Khô

Hỗn hợp nguyên liệu được trộn đều trong máy trộn cánh xoắn hoặc máy trộn mâm đứng. Thời gian trộn thường kéo dài 10-15 phút để đảm bảo độ đồng nhất. Trong quá trình này, nước hoặc chất kết dính được thêm vào với lượng kiểm soát chặt chẽ.

Đối với phương pháp ép bán khô, hỗn hợp sau khi trộn cần được ủ trong thời gian 24-48 giờ trong kho kín để đảm bảo độ ẩm phân bố đều trong toàn bộ khối liệu. Quá trình ủ này cải thiện đáng kể tính dẻo của hỗn hợp, hỗ trợ quá trình tạo hình diễn ra thuận lợi hơn.

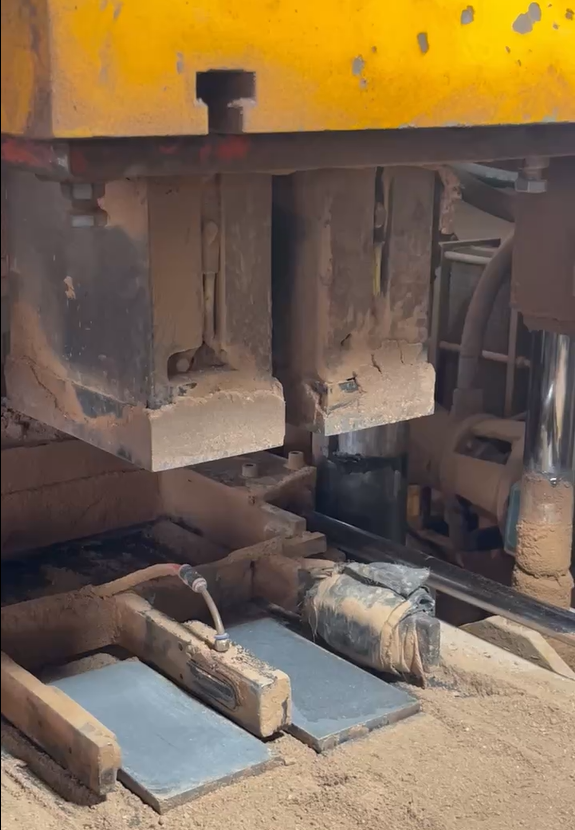

Bước 3: Tạo Hình Bằng Hệ Thống Ép Thủy Lực

Hệ thống ép thủy lực hiện đại với áp lực lên đến 100 MPa được sử dụng để tạo hình gạch. Áp lực ép cao giúp tăng mật độ phôi, giảm độ xốp và cải thiện cường độ cơ học của sản phẩm sau khi nung.

Các thông số kỹ thuật quan trọng trong công đoạn ép:

• Áp lực ép: Từ 40-100 MPa tùy loại sản phẩm.
• Thời gian giữ áp: 5-10 giây.
• Tốc độ tăng và giảm áp: Kiểm soát chặt chẽ để tránh nứt vỡ phôi.
• Độ ẩm hỗn hợp: Duy trì ở mức 6-8% (quá khô có thể gây nứt, quá ẩm làm giảm cường độ).

Bước 4: Sấy Khô – Loại Bỏ Ẩm

Phôi gạch sau khi tạo hình cần được sấy khô để loại bỏ độ ẩm trước khi nung. Quá trình sấy diễn ra trong lò sấy tunnel hoặc lò sấy buồng với nhiệt độ kiểm soát từ 80-120°C, thời gian sấy từ 24-48 giờ tùy theo kích thước sản phẩm.

Đặc biệt lưu ý, tốc độ tăng nhiệt trong giai đoạn sấy không được vượt quá 15°C/giờ trong khoảng nhiệt độ 80-100°C để tránh hiện tượng nứt vỡ do nước thoát ra quá nhanh. Độ ẩm còn lại sau sấy không vượt quá 1% nhằm đảm bảo an toàn cho quá trình nung.

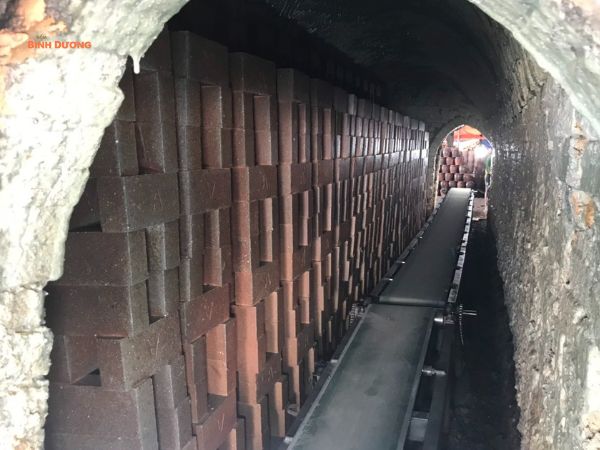

Bước 5: Nung Trong Lò Tunnel Nhiệt Độ 1400–1600°C

Công đoạn nung là bước quyết định nhất trong quy trình sản xuất gạch chịu lửa, ảnh hưởng trực tiếp đến cấu trúc tinh thể và tính chất vật lý của sản phẩm.

Gạch được nung trong lò tunnel hiện đại với chiều dài 80-120m, thời gian nung từ 36-72 giờ tùy theo loại sản phẩm.

Đường cong nhiệt độ trong quá trình nung bao gồm các giai đoạn được kiểm soát chặt chẽ:

• Giai đoạn tăng nhiệt (0-900°C): Tốc độ 50-80°C/giờ.
• Giai đoạn chuyển pha (900-1200°C): Tốc độ 30-50°C/giờ.
• Giai đoạn nung kết (1200-1600°C): Tốc độ 20-30°C/giờ.
• Giai đoạn giữ nhiệt (1400-1600°C): Thời gian 4-8 giờ.
• Giai đoạn làm nguội: Kiểm soát chặt chẽ để tránh sốc nhiệt.

Trong quá trình nung, nhiều biến đổi vật lý và hóa học quan trọng diễn ra:

• 100-200°C: Loại bỏ nước tự do còn sót lại.
• 450-650°C: Phân hủy khoáng sét, giải phóng nước liên kết.
• 573°C: Chuyển pha thạch anh α → β (đây là điểm quan trọng cần kiểm soát để tránh nứt).
• 900-1200°C: Hình thành mullite (3Al₂O₃·2SiO₂), pha tinh thể chính tạo độ bền nhiệt.
• 1300°C trở lên: Quá trình thiêu kết (sintering), tạo liên kết gốm vững chắc.

Hệ thống kiểm soát nhiệt độ tự động với độ chính xác ±5°C đảm bảo chất lượng đồng đều giữa các lô sản xuất. Nhiên liệu sử dụng chủ yếu là khí tự nhiên hoặc dầu, với xu hướng chuyển sang hệ thống đốt hybrid kết hợp điện để tối ưu hóa hiệu suất năng lượng.

Các Yếu Tố Quyết Định Chất Lượng Vượt Trội Của Gạch Chịu Nhiệt Tại Nhà Máy

Chất lượng gạch chịu nhiệt phụ thuộc vào nhiều yếu tố trong quy trình sản xuất. Những điểm mấu chốt quyết định đến tính năng vượt trội của sản phẩm bao gồm:

Kỹ Thuật Phối Trộn và Ép Tạo Hình

Phương pháp phối trộn theo đường cong Fuller giúp tối ưu hóa sự phân bố kích thước hạt, tạo ra cấu trúc đặc chắc với độ xốp thấp. Công nghệ ép hai lần (double pressing) được áp dụng cho các sản phẩm cao cấp giúp tăng mật độ phôi lên 10-15% so với ép đơn.

Áp lực ép ảnh hưởng trực tiếp đến mật độ phôi và độ co sau nung:

• Áp lực thấp (<40 MPa): Mật độ thấp, độ xốp cao, cường độ kém.
• Áp lực tối ưu (60-80 MPa): Mật độ cao, cấu trúc đồng nhất.
• Áp lực quá cao (>100 MPa): Có thể gây nứt tầng, làm giảm chất lượng.

Kỹ thuật ép đẳng tĩnh (isostatic pressing) được áp dụng cho các sản phẩm hình dạng phức tạp, giúp phân bố áp lực đồng đều trên toàn bộ phôi, tránh hiện tượng nứt ẩn.

Kiểm Soát Chế Độ Nung

Thời gian nung và tốc độ tăng nhiệt là yếu tố quyết định đến chất lượng cuối cùng của sản phẩm. Đối với gạch cao nhôm, nhiệt độ nung tối ưu thường nằm trong khoảng 1450-1550°C, với thời gian giữ nhiệt 6-8 giờ.

Công nghệ nung với hệ thống đo nhiệt bằng nhiệt ngẫu kép (dual thermocouple) giúp kiểm soát chính xác nhiệt độ trong lò, đảm bảo độ đồng đều. Hệ thống quản lý nhiệt tích hợp AI có khả năng dự đoán và điều chỉnh đường cong nhiệt độ theo thời gian thực, tối ưu hóa quá trình nung.

Chế độ làm nguội được kiểm soát đặc biệt nghiêm ngặt trong khoảng nhiệt độ 700-500°C, nơi diễn ra chuyển pha ngược của thạch anh. Tốc độ làm nguội không vượt quá 50°C/giờ trong khoảng này để tránh nứt do co nhiệt không đồng đều.

Kỹ Thuật Kiểm Tra Sau Nung

Mỗi lô gạch sau khi sản xuất đều trải qua quy trình kiểm tra nghiêm ngặt bao gồm:

• Kiểm tra khối lượng thể tích: Đạt 2.2-2.6 g/cm³ tùy loại.
• Đo độ hút nước: Không vượt quá 8% đối với gạch cao nhôm thông thường, dưới 3% đối với gạch cao nhôm đặc biệt.
• Thử nghiệm độ bền nén: Đạt tối thiểu 40 MPa ở nhiệt độ phòng, duy trì >25 MPa ở 1200°C.
• Kiểm tra độ chịu nhiệt: Không biến dạng khi nung ở nhiệt độ 1500°C trong 2 giờ.
• Thử nghiệm sốc nhiệt: Chịu được tối thiểu 15 chu kỳ sốc nhiệt từ 1100°C xuống nhiệt độ phòng.

Phương pháp kiểm tra không phá hủy bằng siêu âm được áp dụng để phát hiện các vết nứt ẩn bên trong sản phẩm, giúp loại bỏ các sản phẩm lỗi mà không thể phát hiện bằng mắt thường.

Ứng Dụng Công Nghệ Mới Trong Dây Chuyền Sản Xuất

Ngành sản xuất gạch chịu lửa đang chứng kiến những bước tiến đáng kể nhờ ứng dụng công nghệ hiện đại, giúp nâng cao chất lượng sản phẩm và tối ưu hóa quy trình sản xuất.

Hệ Thống Tự Động Hóa Trong Sản Xuất

Dây chuyền sản xuất gạch chịu nhiệt công nghiệp hiện đại được tích hợp hệ thống tự động hóa PLC (Programmable Logic Controller) giúp kiểm soát chính xác các thông số kỹ thuật. Hệ thống này giảm thiểu sai số do con người, đồng thời tăng năng suất sản xuất lên 30-40% so với phương pháp truyền thống.

Công nghệ IoT (Internet of Things) được ứng dụng để giám sát thời gian thực các thông số quan trọng như nhiệt độ, áp suất, độ ẩm trong suốt quy trình. Dữ liệu được thu thập và phân tích giúp phát hiện sớm các bất thường, ngăn ngừa sự cố và tối ưu hóa quy trình.

Robot Gắp và Xếp Gạch

Hệ thống robot gắp gạch tự động đã thay thế hoàn toàn công đoạn xếp gạch thủ công vào xe lò. Công nghệ này không chỉ tăng năng suất mà còn đảm bảo độ chính xác trong việc sắp xếp, tạo khoảng cách đều giữa các viên gạch, giúp nhiệt độ phân bố đồng đều trong quá trình nung.

Robot được trang bị hệ thống cảm biến và thị giác máy tính có khả năng nhận diện và phân loại sản phẩm theo kích thước, hình dạng. Điều này giúp giảm thiểu sai sót trong quá trình sắp xếp và đóng gói sản phẩm.

Công Nghệ Thu Hồi Nhiệt Thải

Hệ thống thu hồi nhiệt thải từ lò nung giúp tiết kiệm đáng kể năng lượng trong quy trình sản xuất. Nhiệt thải từ khu vực làm nguội được tái sử dụng cho quá trình sấy hoặc gia nhiệt sơ bộ, giảm tiêu thụ nhiên liệu xuống 25-30%.

Công nghệ trao đổi nhiệt hiệu suất cao với vật liệu gốm đặc biệt giúp thu hồi hiệu quả nhiệt từ khí thải nhiệt độ cao. Nhiệt thu hồi được sử dụng để gia nhiệt không khí đốt, tạo thành hệ thống tái sinh nhiệt khép kín, nâng cao hiệu suất nhiệt của lò nung lên 65-70%, cao hơn đáng kể so với mức 45-50% của công nghệ truyền thống.

So Sánh Sản Phẩm Gạch Chịu Nhiệt Sản Xuất Thủ Công & Công Nghiệp

Sự khác biệt giữa gạch chịu lửa sản xuất thủ công và công nghiệp thể hiện rõ qua nhiều khía cạnh kỹ thuật, ảnh hưởng trực tiếp đến hiệu suất và tuổi thọ của sản phẩm trong điều kiện làm việc.

Gạch sản xuất công nghiệp được kiểm soát nghiêm ngặt theo tiêu chuẩn quốc tế như ASTM C27 (Mỹ) hoặc ISO 10081 (quốc tế), đảm bảo các thông số kỹ thuật ổn định giữa các lô sản xuất. Mỗi lô sản phẩm đều có hồ sơ kỹ thuật đầy đủ, bao gồm thành phần hóa học, tính chất vật lý và kết quả thử nghiệm.

Trong khi đó, gạch sản xuất thủ công thường có sự biến động lớn về chất lượng, phụ thuộc nhiều vào kinh nghiệm của người sản xuất và điều kiện nung. Sự thiếu ổn định này dẫn đến rủi ro cao khi sử dụng trong các ứng dụng công nghiệp quan trọng.

Tư Vấn Kỹ Thuật và Đặt Hàng Trực Tiếp Tại Bảo Sơn

Bảo Sơn cung cấp giải pháp toàn diện về vật liệu chịu lửa cao nhôm, từ tư vấn kỹ thuật đến sản xuất theo yêu cầu đặc biệt của khách hàng. Bảo Sơn cung cấp gạch theo lô với khả năng đáp ứng đơn hàng đế 100 tấn, đảm bảo thời gian giao hàng nhanh chóng. Đối với các yêu cầu đặc biệt, công ty có thể sản xuất gạch theo kích thước và thành phần tùy chỉnh, phù hợp với điều kiện làm việc cụ thể của khách hàng.

Để đặt hàng hoặc nhận tư vấn kỹ thuật chuyên sâu, Quý Khách vui lòng liên hệ trực tiếp với Bảo Sơn để nhận tư vấn các giải pháp vật liệu chịu lửa cao cấp, tối ưu hiệu suất và bền vững cho các dự án công nghiệp của Quý vị!
