Thông Số Kỹ Thuật Gạch Chịu Lửa Phân Tích Các Tiêu Chí Quyết Định Hiệu Suất Lò

Trong quá trình thiết kế và cải tạo lò công nghiệp, việc lựa chọn vật liệu chịu lửa phù hợp là yếu tố then chốt quyết định hiệu suất vận hành, tuổi thọ thiết bị và chi phí bảo trì dài hạn. Việc bỏ qua các thông số kỹ thuật của gạch chịu lửa chi tiết có thể dẫn đến lựa chọn vật liệu không tối ưu, không đáp ứng điều kiện làm việc thực tế của lò.

Thông Tin Chi Tiết Về Thông Số Kỹ Thuật Gạch Chịu Lửa

Thông số kỹ thuật của gạch chịu lửa cung cấp thông tin định lượng về khả năng chống chịu nhiệt độ cao, tải trọng cơ học, xâm thực hóa học và các điều kiện khắc nghiệt khác trong môi trường công nghiệp. Ví dụ, một lò nung kim loại vận hành ở 1600°C yêu cầu gạch có thông số kỹ thuật khác biệt so với lò nung gốm sứ hoạt động ở 1200°C.

Hơn nữa, hiểu rõ các thông số kỹ thuật hỗ trợ tối ưu hóa chi phí năng lượng. Chẳng hạn, hệ số dẫn nhiệt thấp của gạch cách nhiệt giúp giảm tổn thất nhiệt qua thành lò, tiết kiệm nhiên liệu. Tuy nhiên, cần lưu ý rằng gạch có hệ số dẫn nhiệt thấp thường có độ bền cơ học và khả năng chịu xâm thực thấp hơn. Do đó, việc cân nhắc toàn diện các thông số là cần thiết để đạt được sự cân bằng tối ưu giữa hiệu quả năng lượng và độ bền của lò.

Hệ Số Dẫn Nhiệt Của Gạch Chịu Lửa

Hệ số dẫn nhiệt (λ), đo bằng đơn vị W/mK (Watt trên mét-Kelvin), là chỉ số định lượng khả năng truyền nhiệt qua vật liệu. Đối với gạch chịu lửa, hệ số này thường dao động từ 0,2 đến 3,0 W/mK, phụ thuộc vào thành phần hóa học và cấu trúc vật liệu.

Phương Pháp Đo Hệ Số Dẫn Nhiệt

Việc đo hệ số dẫn nhiệt thường tuân theo tiêu chuẩn ASTM C201 hoặc ISO 8894, sử dụng thiết bị đo dòng nhiệt ổn định (steady-state heat flow meter). Kết quả đo lường cho thấy hệ số dẫn nhiệt của gạch chịu lửa không phải là hằng số mà thay đổi theo nhiệt độ làm việc.

So Sánh Khả Năng Dẫn Nhiệt Giữa Các Loại Gạch

• Gạch cao nhôm (với hàm lượng 70-90% Al₂O₃) thường có hệ số dẫn nhiệt cao hơn. Cụ thể, ở 1000°C, hệ số dẫn nhiệt của gạch cao nhôm khoảng 1,8-2,5 W/mK.
• Gạch samot (với hàm lượng 25-45% Al₂O₃) có hệ số dẫn nhiệt thấp hơn, khoảng 1,0-1,5 W/mK ở cùng nhiệt độ. Điều này lý giải việc gạch samot thường được ưu tiên sử dụng làm lớp cách nhiệt, trong khi gạch cao nhôm phù hợp hơn cho các vị trí yêu cầu truyền nhiệt nhanh.

Thông Số Nhiệt Độ Làm Việc Liên Tục & Nhiệt Độ Tối Đa – Giới Hạn Vận Hành

Nhiệt độ làm việc liên tục là nhiệt độ mà gạch chịu lửa có thể duy trì hoạt động ổn định trong thời gian dài mà không biến dạng hoặc suy giảm cơ tính đáng kể. Thông số này thường thấp hơn khoảng 100-200°C so với nhiệt độ tối đa mà gạch có thể chịu đựng trong thời gian ngắn.

• Đối với gạch samot thông thường, nhiệt độ làm việc liên tục dao động khoảng 1250-1400°C.
• Gạch cao nhôm có thể đạt 1400-1750°C tùy thuộc hàm lượng Al₂O₃.
• Gạch magie-carbon, ứng dụng trong lò luyện thép, có thể chịu được nhiệt độ làm việc lên đến 1650-1700°C.

Nhiệt độ làm việc không chỉ phụ thuộc vào thành phần hóa học mà còn bởi cấu trúc vi mô và quá trình nung kết của gạch. Gạch cùng thành phần nhưng được nung ở nhiệt độ cao hơn thường có khả năng chịu nhiệt tốt hơn do liên kết vật liệu chặt chẽ hơn.

Thông Số Độ Bền Nén (Compressive Strength) – Khả Năng Chịu Tải Trọng

Độ bền nén, đo bằng MPa (Megapascal), là khả năng chịu tải trọng của gạch trước khi bị phá hủy. Thông số này đặc biệt quan trọng cho gạch sử dụng ở đáy lò hoặc các vị trí chịu tải trọng lớn.

• Gạch cao nhôm thường có độ bền nén từ 40-120 MPa ở nhiệt độ phòng.
• Gạch samot có độ bền nén thấp hơn, khoảng 25-60 MPa.
• Độ bền nén giảm đáng kể khi nhiệt độ tăng; ở 1000°C, giá trị này có thể giảm 30-50% so với ở nhiệt độ phòng. Phương pháp đo độ bền nén tuân theo tiêu chuẩn ASTM C133 hoặc ISO 10059.

Thông Số Độ Bền Uốn (Modulus Of Rupture) – Khả Năng Chịu Lực Uốn

Độ bền uốn, cũng đo bằng MPa, phản ánh khả năng chịu lực uốn của gạch. Thông số này quan trọng đối với các cấu kiện nằm ngang như vòm lò, giá đỡ.

• Gạch cao nhôm thường có độ bền uốn từ 10-30 MPa ở nhiệt độ phòng.
• Gạch samot khoảng 5-15 MPa.
• Độ bền uốn giảm nhanh hơn theo nhiệt độ; ở 1200°C, giá trị này có thể chỉ còn 20-40% so với ở nhiệt độ phòng. Phương pháp đo độ bền uốn tuân theo tiêu chuẩn ASTM C583 hoặc ISO 5013.

Thông Số Độ Giãn Nở Nhiệt (Thermal Expansion) – Kiểm Soát Thay Đổi Kích Thước

Độ giãn nở nhiệt biểu thị mức độ thay đổi kích thước của gạch khi nhiệt độ tăng, thường biểu thị bằng hệ số giãn nở nhiệt (α) với đơn vị 10⁻⁶/°C hoặc ppm/°C.

• Gạch samot có hệ số giãn nở nhiệt khoảng 4,5-5,5 × 10⁻⁶/°C.
• Gạch cao nhôm có hệ số thấp hơn, khoảng 3,5-4,5 × 10⁻⁶/°C.
• Gạch magie-chrome có hệ số giãn nở cao hơn, khoảng 8-10 × 10⁻⁶/°C.
• Thông số này quan trọng trong thiết kế khe co giãn của lò. Tính toán sai lệch có thể dẫn đến gạch bị nén ép khi nhiệt độ cao, gây nứt vỡ hoặc biến dạng cấu trúc lò.

Phân Biệt Thông Số Kỹ Thuật Gạch Chịu Lửa Phổ Biến

Để có cái nhìn tổng quan, dưới đây là phân tích các loại gạch chịu lửa thường gặp:

Gạch Cao Nhôm

Gạch cao nhôm được định nghĩa là gạch có hàm lượng Al₂O₃ từ 45% trở lên. Các cấp độ phân loại dựa trên hàm lượng nhôm bao gồm: 45-60%, 60-70%, 70-80% và trên 80% Al₂O₃.

Đặc điểm: Khả năng chịu nhiệt độ cao (1500-1800°C), độ bền cơ học cao và khả năng chống xâm thực hóa học từ xỉ bazơ.

Hạn chế: Giá thành cao hơn và độ dẫn nhiệt lớn hơn so với gạch samot.

Ứng dụng: Các vùng nhiệt độ cao nhất của lò như buồng đốt, vùng nung trong lò xi măng, hoặc lò luyện kim.

Phù hợp cho vị trí chịu tải trọng lớn hoặc có nguy cơ mài mòn cao, trong lò luyện thép, vùng tiếp xúc với xỉ bazơ yêu cầu gạch cao nhôm có thêm oxit chrome (Cr₂O₃) để tăng khả năng chống xâm thực hóa học. Loại gạch này có hệ số giãn nở nhiệt thấp (3,5-4,0 × 10⁻⁶/°C) giúp giảm nguy cơ nứt vỡ do sốc nhiệt.

Trong các buồng đốt turbine khí hoặc lò nung liên tục, gạch cao nhôm với độ bền sốc nhiệt cao (chịu được >30 chu kỳ sốc nhiệt) là lựa chọn tối ưu. Các buồng đốt hiện đại thường sử dụng gạch cao nhôm có cấu trúc vi mô đặc biệt với hệ số dẫn nhiệt thấp hơn (1,5-1,8 W/mK) để tăng hiệu quả cách nhiệt mà vẫn duy trì khả năng chịu nhiệt độ cao.

Gạch Samot

Gạch samot là loại gạch chịu lửa phổ biến, sản xuất từ đất sét chịu lửa với hàm lượng Al₂O₃ từ 25-45%. Thành phần chính bao gồm kaolinite (Al₂Si₂O₅(OH)₄) và thạch anh (SiO₂).

So với gạch cao nhôm: Nhiệt độ làm việc thấp hơn (1250-1400°C), nhưng có ưu điểm về giá thành và khả năng chống sốc nhiệt tốt hơn. Độ dẫn nhiệt thấp (0,8-1,5 W/mK) giúp giảm tổn thất nhiệt.

Ứng dụng: Lò gốm sứ, lò nung vôi, lò hơi công nghiệp và các vùng nhiệt độ trung bình của lò xi măng. Là lựa chọn phổ biến cho lớp cách nhiệt thứ cấp trong các lò nhiệt độ cao: Như trong lò gốm, chu kỳ nung-làm nguội thường xuyên yêu cầu gạch có độ bền sốc nhiệt. Gạch samot với hệ số giãn nở nhiệt ổn định (4,5-5,5 × 10⁻⁶/°C) và cấu trúc vi mô đặc biệt có thể chịu được >20 chu kỳ sốc nhiệt mà không bị nứt vỡ.

Trong các hệ thống đốt nhiên liệu sinh khối hoặc lò hơi công suất nhỏ, gạch samot là lựa chọn kinh tế (chi phí thấp hơn 30-50% so với gạch cao nhôm). Khả năng cách nhiệt tốt giúp tăng hiệu suất năng lượng. Đối với buồng đốt tiếp xúc với tro xỉ axit (như đốt than đá), gạch samot có hàm lượng SiO₂ cao (55-65%) sẽ có khả năng chống xâm thực tốt hơn.

Gạch Cách Nhiệt Nhẹ

Gạch cách nhiệt nhẹ có mật độ thấp (0,6-1,2 g/cm³), được thiết kế để giảm tổn thất nhiệt. Cấu trúc xốp với nhiều lỗ khí nhỏ giảm đáng kể hệ số dẫn nhiệt, xuống còn 0,2-0,6 W/mK.

Nhược điểm: Độ bền cơ học thấp (độ bền nén chỉ 3-15 MPa) và khả năng chống xâm thực kém.

Ứng dụng: Lớp ngoài cùng của lò, không tiếp xúc trực tiếp với nhiệt độ cao hoặc tác nhân ăn mòn.

Hiệu quả kinh tế: Có thể giúp tiết kiệm 15-30% chi phí năng lượng so với gạch đặc thông thường. Là lựa chọn tối ưu cho các ứng dụng ưu tiên hiệu quả năng lượng và không chịu tải trọng cơ học lớn.

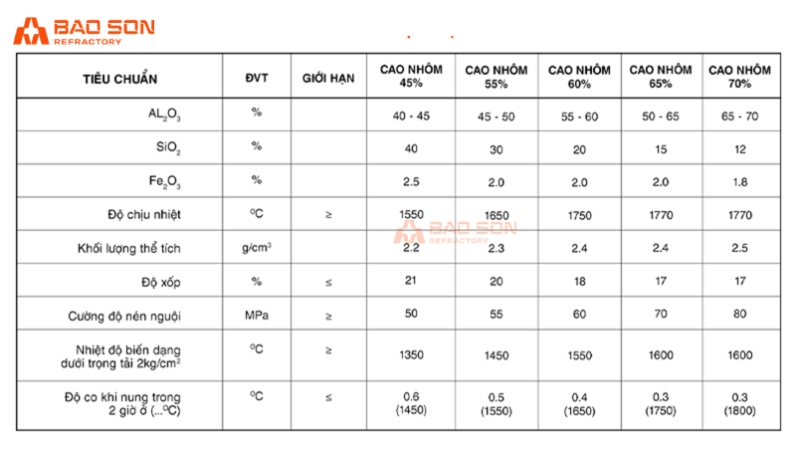

Bảng So Sánh Thông Số Kỹ Thuật Chính

Các Tiêu Chuẩn Kiểm Định Chất Lượng Gạch Chịu Lửa

Để đảm bảo gạch chịu lửa đáp ứng các Thông Số Kỹ Thuật Gạch Chịu Lửa yêu cầu, quy trình kiểm định nghiêm ngặt theo các tiêu chuẩn quốc tế là bắt buộc.

ASTM C27: Tiêu Chuẩn Tổng Thể Về Gạch Chịu Lửa

ASTM C27 là bộ tiêu chuẩn toàn diện về phân loại, thử nghiệm và đánh giá vật liệu chịu lửa của Mỹ. Các phần con quan trọng bao gồm:

ASTM C27-98: Phân loại vật liệu chịu lửa.

ASTM C133: Phương pháp thử độ bền nén và độ bền uốn của vật liệu chịu lửa.

ASTM C113: Phương pháp thử độ xốp và tỷ trọng của vật liệu chịu lửa.

ISO 1927: Tiêu Chuẩn Quốc Tế Cho Vật Liệu Chịu Lửa Không Định Hình

ISO 1927 quy định các phương pháp thử nghiệm cho vật liệu chịu lửa không định hình, bao gồm:

ISO 1927-1: Thuật ngữ và phân loại.

ISO 1927-5: Xác định độ bền cơ học.

ISO 1927-6: Đo kích thước, khối lượng và mật độ.

Ứng Dụng Từng Loại Thông Số Kỹ Thuật Gạch Chịu Lửa

Việc lựa chọn gạch phù hợp với ứng dụng cụ thể là rất quan trọng để tối ưu hiệu suất và tuổi thọ.

Lò luyện kim: Với nhiệt độ làm việc lên đến 1600-1700°C, lò luyện kim yêu cầu gạch có hàm lượng Al₂O₃ cao (70-90%). Gạch cao nhôm duy trì độ bền nén trên 80 MPa ở 1400°C, đảm bảo cấu trúc lò ổn định trong điều kiện khắc nghiệt. Đặt biệt trong lò luyện thép, vùng tiếp xúc với xỉ bazơ cần sử dụng gạch cao nhôm đặc biệt có thêm oxit chrome (Cr₂O₃) để tăng khả năng chống xâm thực hóa học. Loại gạch này có hệ số giãn nở nhiệt thấp (3,5-4,0 × 10⁻⁶/°C) giúp giảm nguy cơ nứt vỡ khi nhiệt độ thay đổi đột ngột.

Buồng đốt chịu sốc nhiệt cao: Trong các buồng đốt turbine khí hoặc lò nung liên tục, nhiệt độ có thể biến thiên nhanh chóng. Gạch cao nhôm với độ bền sốc nhiệt cao (chịu được >30 chu kỳ sốc nhiệt theo tiêu chuẩn ASTM C1171) là lựa chọn tối ưu. Các buồng đốt hiện đại thường sử dụng gạch cao nhôm có cấu trúc vi mô đặc biệt với hệ số dẫn nhiệt thấp để tăng hiệu quả cách nhiệt mà vẫn duy trì khả năng chịu nhiệt độ cao.

Lò gốm: Với nhiệt độ làm việc 1200-1300°C, lò gốm không yêu cầu gạch chịu nhiệt cực cao. Gạch samot với hàm lượng Al₂O₃ 30-40% đáp ứng yêu cầu kỹ thuật với chi phí thấp hơn đáng kể so với gạch cao nhôm. Trong lò gốm, chu kỳ nung-làm nguội thường xuyên đòi hỏi gạch có độ bền sốc nhiệt tốt. Gạch samot với hệ số giãn nở nhiệt ổn định (4,5-5,5 × 10⁻⁶/°C) và cấu trúc vi mô đặc biệt có thể chịu được >20 chu kỳ sốc nhiệt mà không bị nứt vỡ.

Lò hơi, buồng đốt nhỏ: Trong các hệ thống đốt nhiên liệu sinh khối hoặc lò hơi công suất nhỏ, gạch samot là lựa chọn kinh tế (chi phí thấp hơn 30-50% so với gạch cao nhôm). Khả năng cách nhiệt tốt (hệ số dẫn nhiệt 1,0-1,5 W/mK) giúp tăng hiệu suất năng lượng của hệ thống. Đối với các buồng đốt tiếp xúc với tro xỉ axit (như đốt than đá), gạch samot có hàm lượng SiO₂ cao (55-65%) sẽ có khả năng chống xâm thực tốt hơn.

Tư Vấn Lựa Chọn & Cung Cấp Thông Số Kỹ Thuật Chính Xác Từ Bảo Sơn

Đội ngũ kỹ thuật của Bảo Sơn sẵn sàng hỗ trợ Quý khách hàng tính toán lớp gạch phù hợp cho từng vị trí trong lò dựa trên các thông số vận hành cụ thể:

• Nhiệt độ làm việc tối đa.
• Tải trọng cơ học.
• Môi trường hóa học (axit/bazơ).
• Tần suất thay đổi nhiệt độ.
• Yêu cầu về hiệu suất năng lượng.

Việc lựa chọn đúng loại gạch không chỉ đảm bảo an toàn vận hành mà còn tối ưu hóa chi phí đầu tư ban đầu và chi phí bảo trì dài hạn. Để nhận tư vấn chuyên sâu và thông số kỹ thuật chi tiết cho các sản phẩm gạch chịu lửa, Quý Khách hàng vui lòng liên hệ Bảo Sơn để được tư vấn và nhận báo giá nhanh nhất.
